数字电路知识点记录

August 5, 2026

TL;DR

最近太无聊，重新拾起cs61c课程，开始有些痛苦的数字电路学习。

我的仓库

这个博客就用来记录一下各种硬件的引脚和电路设计等知识。

---

Warm up Basic

在更高抽象的程序中，一般情况下都是串行的。

但是在硬件视角中，都是并行的。（电路很快，所以要有负反馈/回授等概念）

在硬件中，这些都是一瞬间发生的，所以是并行

Boolean Expression

布尔表达式，数字电路中的基础内容，通过True 和False构成的逻辑语句。

在绘制电路图前，需要先根据算法来构建对应的布尔表达式。

真值构建法

在数字电路中，通常需要先构建一个真值表，主要采用下面几种方式

① 积之和形式（SOP - Sum of Products / 主析取范式）

• 核心原则：关注输出为 1 的行。
• 构建步骤：
  1. 找出使输出 Y = 1 的所有输入组合。
  2. 为每一行写出一个最小项（Minterm）：变量为 1 写原变量，为 0 写反变量，中间用 AND 链接。
  3. 将所有最小项用 OR连接起来。

② 和之积形式（POS - Product of Sums / 主合取范式）

• 核心原则：关注输出为 0 的行。
• 构建步骤：
  1. 找出使输出 Y = 0 的所有输入组合。
  2. 为每一行写出一个最大项（Maxterm）：变量为 0 写原变量（$A$），为 1 写反变量（$\bar{A}$），中间用 OR 链接。
  3. 将所有最大项用AND连接起来。

---

Register 寄存器

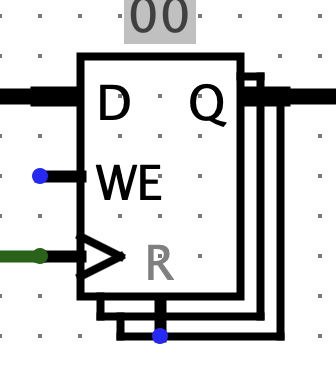

Register如图所示包含4个引脚，D，Q，WE，R

引脚名称	全称	含义与作用	信号类型
D	Data In (数据输入端)	待写入的数据。在时钟上升沿到来时，如果允许写入，输入到 D 的数值就会被存入寄存器内部。	数据线 (多位)
Q	Output / Queue (数据输出端)	当前保存的状态值。时刻对外输出当前存储在寄存器里的数据（即上一周期写入的内容）。	数据线 (多位)
WE	Write Enable (写使能端)	写入控制信号。只有当 WE 处于高电平 (1) 时，寄存器才会在时钟触发时更新数据；若为 0，数据保持不变。	控制线 (1 位)
R	Reset (复位/清零端)	强制清零信号。当 R 输入高电平 (1) 时，无论输入 D 是什么，寄存器内部的值都会被立刻清零。	控制线 (1 位)

寄存器是靠时钟驱动存储，寄存器内部采用Edge-Triggered Flip-Flops构建，不会随时随地接收D端数值并且改变

在两个时钟沿之间（平稳期）：寄存器内部的值不变

在时钟上升沿到达的瞬间：寄存器把此时刻输入端 D 上的电平锁存到内部，并更新输出端Q

如果寄存器不按周期存储，而是输入 D 一变就立刻存入内部，电路中包含很多负反馈

会导致不可控的竞争和Dead Lock

在这期间，Setup Time和Hold Time是两个核心条件

• 建立时间 (Setup Time)

  在时钟上升沿到达之前，输入端 D 上的数据信号必须提前保持稳定的最短时间。

• 保持时间 (Hold Time)

  在时钟上升沿到达之后，输入端 D 上的数据信号必须继续维持稳定的最短时间。

两者共同在时钟沿前后构成了一个稳定的数据有效窗口。

---

Multi-Bit Adder 多位加法器

引脚名称	缩写/标识	方向/类型	功能与作用说明
Data A	Data A	输入 (Input)	加数 A 输入端，位宽与组件属性的 Data Bits 相同（默认为 8 位）。
Data B	Data B	输入 (Input)	加数 B 输入端，位宽与组件属性的 Data Bits 相同（默认为 8 位）。
Carry In	c in	输入 (Input)	进位输入端，1 位信号。用于多位加法器级联，若输入为 1，计算结果将额外加 1。若不连接，默认为 0。
Output	Sum / 无	输出 (Output)	加法和计算结果输出端，位宽与 Data Bits 相同（计算结果：(A + B + c_in) mod 2^N）。
Carry Out	c out	输出 (Output)	进位输出端，1 位信号。当无符号加法运算发生溢出（计算结果大于最高位可表达范围 2^N - 1）时输出 1，否则输出 0。

A和B的传入位宽必须相同

---

FSM logic

FSM Logic（有限状态机逻辑，Finite State Machine Logic），它是数字电路中最核心的控制单元。

递增器就是一个简单的有限状态机，状态随着加法器逐渐递增。

CPU 执行一条指令分为 Fetch -> decode -> Execute -> Writeback，这本质上就是 CPU 内部的状态机在按照时钟节拍不断进行状态切换和信号控制

FSM核心要素

任何一个有限状态机逻辑，都可以拆解为以下 3 个要素：

1. 状态（States）：系统当前所处的模式或阶段（例如：等待、读取、写入、报错）。必须是有限个。
2. 输入（Inputs）：触发状态改变或控制输出的外部信号。
3. 状态转移与输出（Transitions & Outputs）：在什么条件下从“状态 A”切换到“状态 B”，以及在此过程中产生什么控制信号。

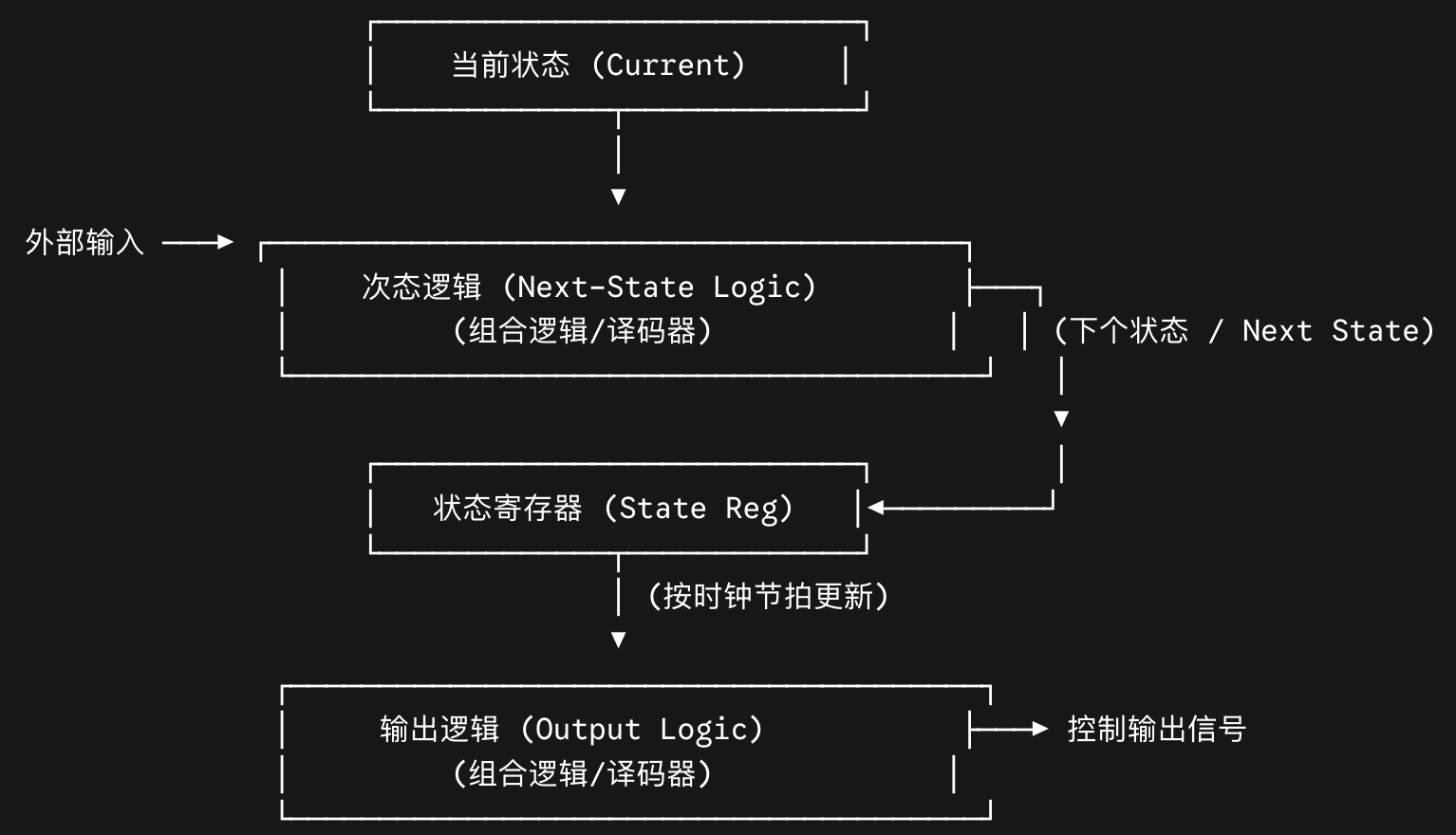

所以在硬件系统中的FSM的基础结构就是：

状态机类别

类型	输出取决于什么？	特点
Moore 型状态机	仅取决于“当前状态” ($Output = f(State)$)	输出非常稳定，只在状态改变时变化。响应相对延迟一个周期。
Mealy 型状态机	取决于“当前状态”+“当前输入” ($Output = f(State, Input)$)	外部输入一变，输出立刻响应（无需等下一个时钟），但容易产生毛刺（Glitch）。

---

MUX

多路选择器，作用是从多个输入中选择一个，输出到唯一输出端

用简单的二选一MUX举例演示原理

$$Y = (\bar{S} \cdot I_0) + (S \cdot I_1)$$

这个公式就展示了它的基本原理

---

时钟

这个需要在两个层面上来讲，硬件层面和抽象层面

在过去学习操作系统时，还有一个更高级的时钟抽象，但两者完全不在一个层面上

电路视角

在 RTL 和数字逻辑设计中，时钟是一个硬件物理信号。时钟树将方波送到每一个触发器的 CLK 引脚，仅此而已

存在的目的是为了保证数据在下一个上升沿到来前建立完毕（满足 Setup Time），从而稳定锁存状态。

用于在硬件电路中推进流水线

OS视角

在 OS 视角下，硬件的连续方波被封装成了抽象的“时间概念”

硬件定时器（如 APIC Timer、HPET、RISC-V mtime）按设定频率产生中断，OS 在中断处理函数中递增全局计数器（如 Linux 的 jiffies），并更新 xtime（POSIX 真实时间）

他们的存在主要是为了驱动任务调度

OS时钟抽象实现方案

• 操作系统算好下一个 Tick 或高精度定时事件需要在 T next 时刻触发，把T next写入 Compare 寄存器

• 电路内部有一个组合逻辑比较器，输入端分别接 Counter 和 Compare

• 当 Counter 递增到 大于等于 Compare 的值时，比较器输出高电平，拉高 CPU 的时钟中断引脚

• CPU 暂停当前任务进入 OS 中断处理函数，OS 完成调度或定时任务后，重新计算下一次触发时间，修改 Compare 寄存器的值为一个新的更大数值，中断信号自动清零，等待下一次匹配

有些方案采用的是递减到0的寄存器方案，但是有一些弊端

Reference:

• RISC-V 系统计时器

• APIC Timer
